Гидравлический блок NEM системы гашения колебаний — это специализированный узел прецизионной мобильной гидравлики, поставляемый итальянской компанией NEM Hydraulics для комплектации телескопического погрузчика ПТ-3010 «Telpi» производства ОАО «Пинский завод средств малой механизации» (ОАО «Пинский завод СММ»).
Этот гидроблок является управляющим элементом системы BSS (Boom Suspension System) или системы динамической амортизации стрелы при движении погрузчика.
Функциональное назначение и принцип работы блока на ПТ-3010
Когда телескопический погрузчик перемещается по неровной строительной площадке или дороге на транспортной скорости (которая у ПТ-3010 достигает 35 км/ч), масса вынесенной вперед стрелы и груза вызывает сильную продольную раскачку машины. Это ухудшает управляемость, снижает безопасность и разрушает узлы сопряжения стрелы.
Гидроблок NEM гашения колебаний решает эту проблему следующим образом:
- Интеграция с гидроаккумуляторами: Блок связывает поршневую (а иногда и штоковую) полость гидроцилиндра подъема стрелы со специальными азотными гидроаккумуляторами поршневого или баллонного типа.
- Демпфирование нагрузок: При возникновении колебаний клапаны внутри манифольда NEM открывают магистраль, и гидроцилиндр начинает работать как «амортизатор». Колебания стрелы передаются на гидроаккумуляторы, где гасятся за счет сжатия азота.
- Автоматическое отключение: Блок активируется электроникой только при транспортном режиме движения. При выполнении точных погрузочно-разгрузочных работ на месте блок жестко запирает гидрозамки, исключая самопроизвольное проседание стрелы под нагрузкой.

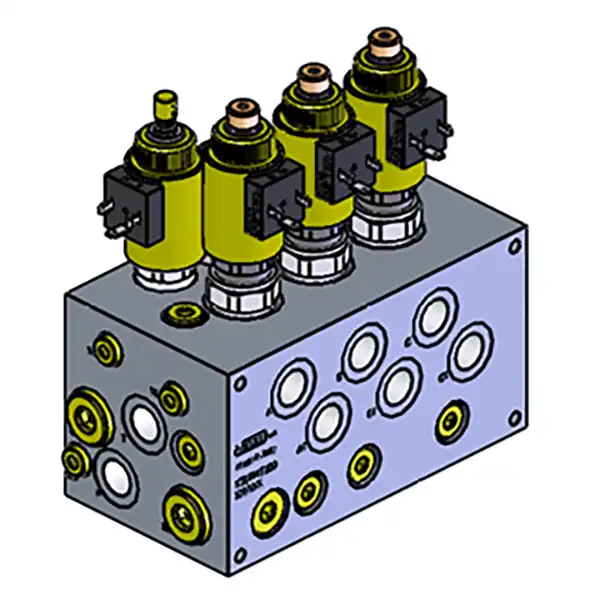

Конструктивное исполнение
Как и вся компактная гидравлика бренда NEM Hydraulics, узел выполнен в виде монолитного алюминиевого или стального манифольда. В его корпус интегрированы:
- Электромагнитные соленоидные клапаны (включают/выключают систему демпфирования из кабины).
- Предохранительные и перепускные картриджи (защищают контур амортизации от критического давления).
- Обратные клапаны и прецизионные гидрозамки (для удержания стрелы в неподвижном состоянии).
